Сервер Dell PowerEdge R660xs

Технические характеристики сервера Dell PowerEdge R660xs

Сервер Dell PowerEdge R660xs - двухсокетная платформа 1U семейства PowerEdge 16-го поколения. Она рассчитана на виртуализацию, публичные и частные облака, масштабируемые базы данных, корпоративные приложения и другие нагрузки, которым требуется высокая плотность вычислений.

PowerEdge R660xs Rack Server поддерживает процессоры Intel Xeon Scalable 4-го и 5-го поколений, память DDR5 и несколько вариантов дисковой подсистемы. Возможности R660xs отличаются от обычного R660, поэтому характеристики этих моделей нельзя переносить друг на друга.

Когда стоит выбрать Dell PowerEdge R660xs

PowerEdge R660xs стоит рассматривать, когда нужен компактный двухсокетный сервер 1U с балансом вычислительной плотности, памяти и дисковых возможностей. Платформа подходит для консолидации виртуальных машин, облачной инфраструктуры, масштабируемых баз данных и стандартизированных корпоративных нагрузок.

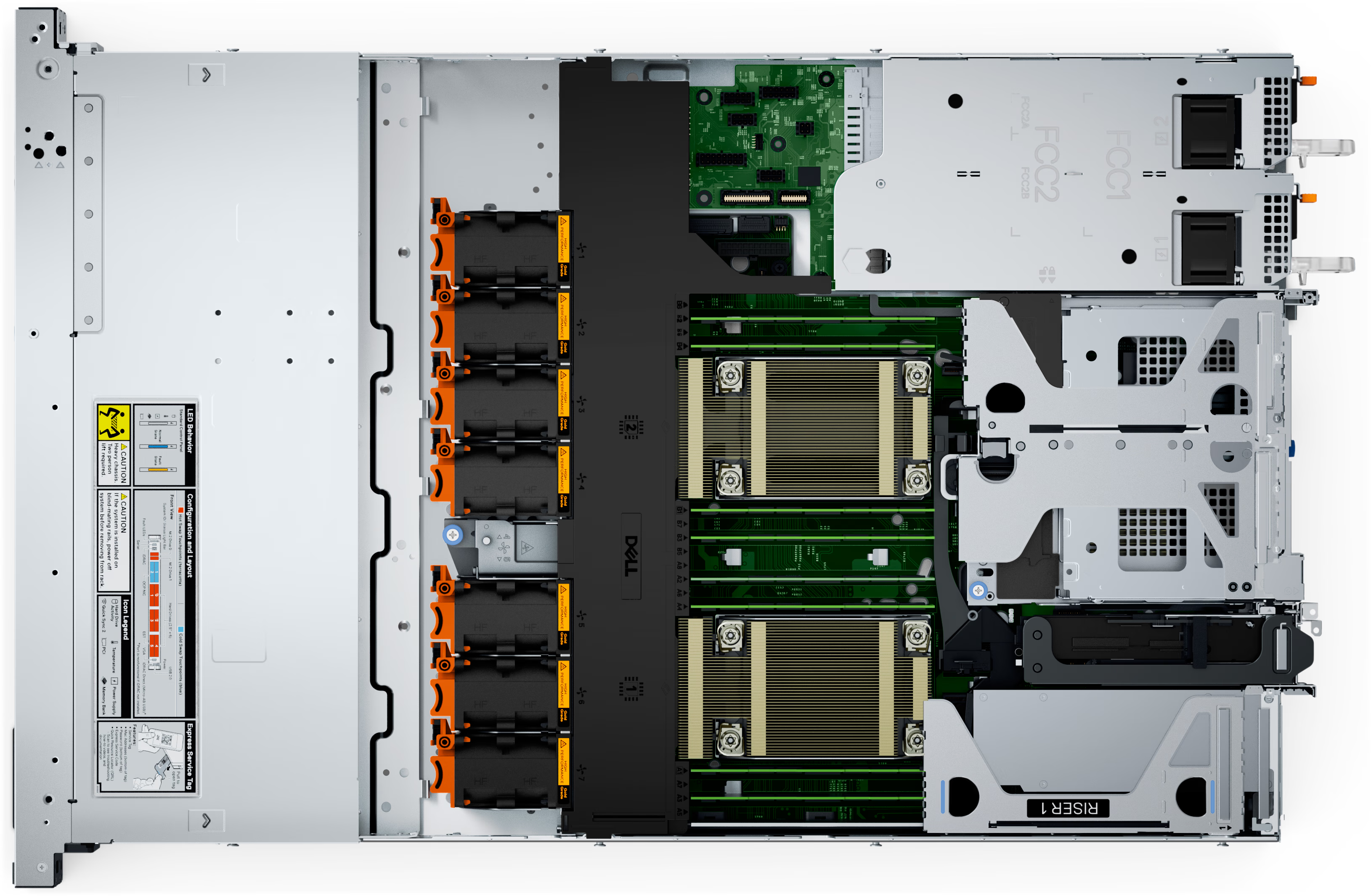

Процессоры и оперативная память

Сервер поддерживает один или два процессора Intel Xeon Scalable. Для 4-го поколения доступно до 32 ядер на процессор, для 5-го поколения - до 28 ядер на процессор. Поколения CPU являются альтернативными, а наличие двух сокетов не означает, что в поставке установлены два процессора.

На системной плате предусмотрено 16 слотов DDR5 ECC RDIMM. С процессорами 4-го поколения поддерживается до 1 ТБ памяти и скорость до 4800 MT/s. С процессорами 5-го поколения максимальный объём достигает 1,5 ТБ, а скорость - 5600 MT/s. Фактическая частота зависит от CPU, модулей и схемы заполнения каналов.

Варианты корпуса и дисковых корзин

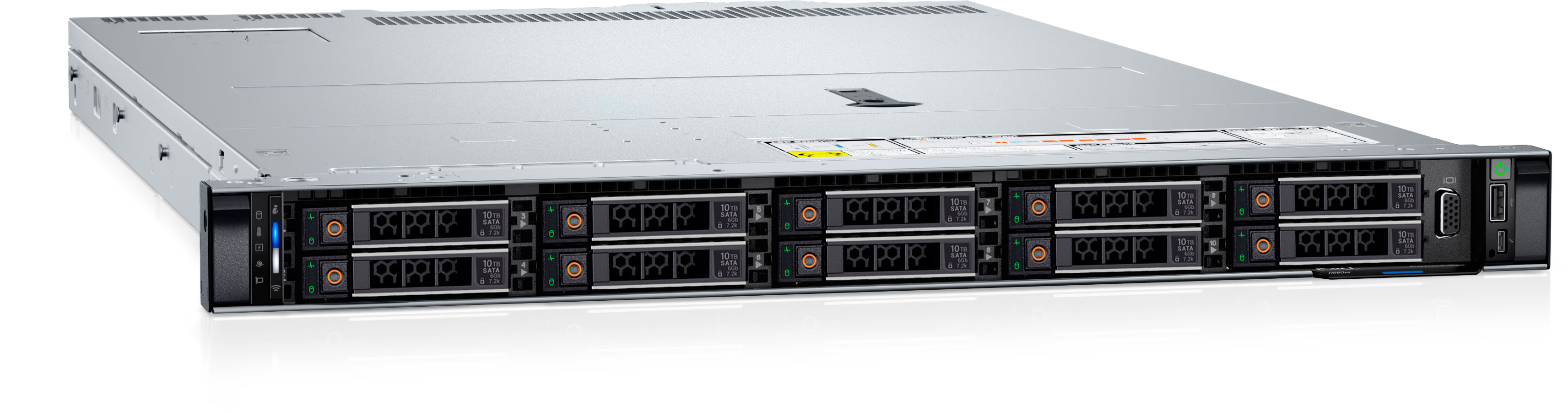

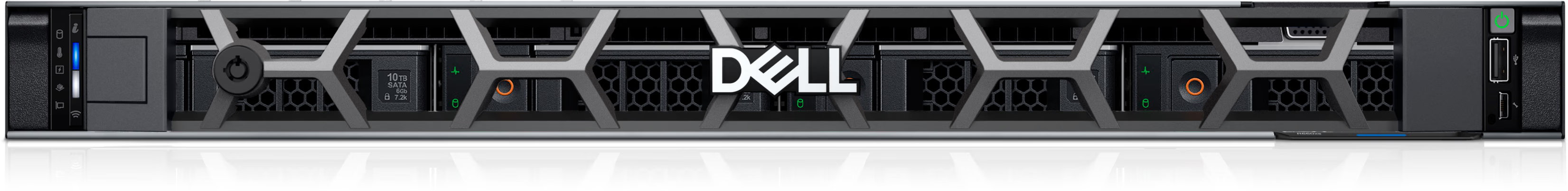

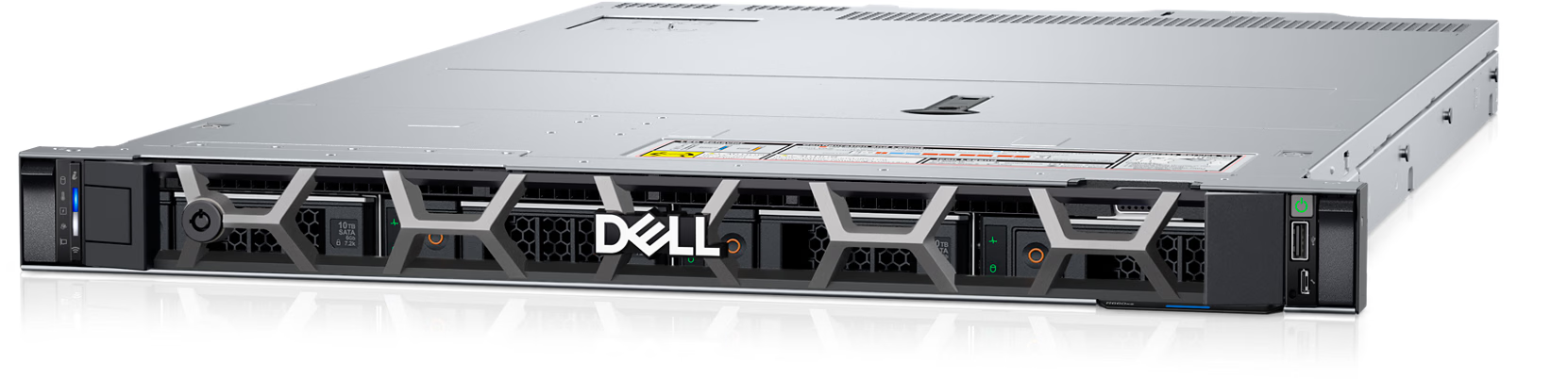

Для Dell PowerEdge R660xs доступны альтернативные варианты фронтальной дисковой подсистемы:

Исполнения 4LFF, 8SFF и 10SFF являются отдельными конфигурациями и не суммируются. Число отсеков не означает наличие накопителей в поставке. Опционально поддерживается задний модуль до двух накопителей 2,5″ SAS/SATA/NVMe, но он занимает пространство второго райзера и влияет на доступные слоты PCIe.

Как выбрать процессор, память, RAID и накопители

Выбор поколения и модели процессора следует согласовывать с требуемым числом ядер, объёмом памяти и лицензированием программного обеспечения. Для максимального объёма 1,5 ТБ и скорости до 5600 MT/s нужны совместимые процессоры 5-го поколения и подходящая схема установки RDIMM.

Для аппаратного RAID доступны PERC H965i, H755N, H755 и H355. Адаптеры HBA355i и HBA465i предназначены для конфигураций без аппаратного RAID; внешнее подключение обеспечивают HBA355e, HBA465e и HBA965e. Программный RAID S160 и режимы NVMe зависят от backplane, контроллера и схемы подключения.

Загрузочная подсистема BOSS-N1 поддерживает два M.2 SSD и аппаратный RAID 1. Наличие BOSS-N1, загрузочных накопителей и настроенного массива определяется спецификацией поставки.

Рекомендуемые конфигурации Dell PowerEdge R660xs по задачам

Для виртуализации обычно важны два процессора, достаточный объём RAM и отказоустойчивая дисковая подсистема. Для масштабируемых баз данных конфигурацию можно сбалансировать по числу ядер, памяти и производительности NVMe. Для типовых корпоративных сервисов выбор одного или двух CPU, сетевых карт и уровня RAID определяется фактической нагрузкой и требованиями к резервированию.

Сеть и возможности расширения

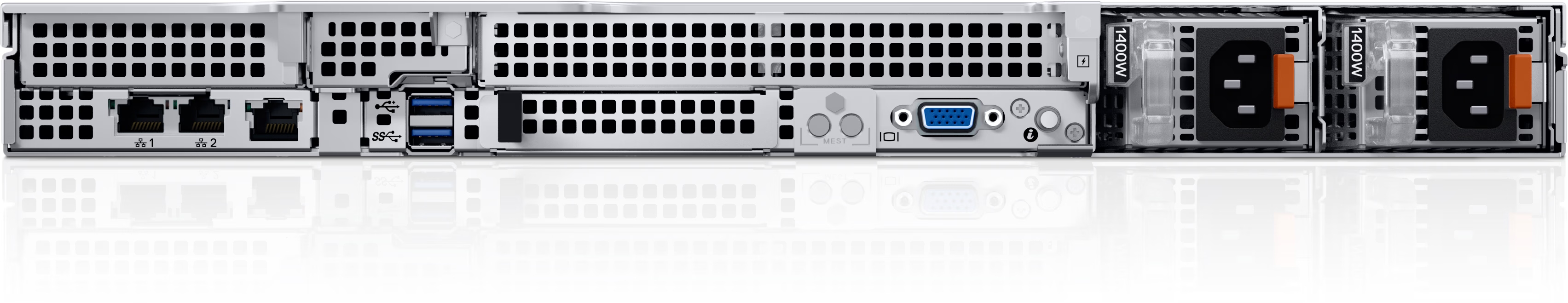

Встроенный сетевой контроллер предоставляет два порта 1 GbE. Опциональный слот OCP 3.0 поддерживает совместимые карты с интерфейсами 1, 10 или 25 GbE. Более быстрый Ethernet, Fibre Channel и InfiniBand требуют совместимых PCIe-адаптеров и не являются штатными интерфейсами каждой конфигурации.

Платформа поддерживает до трёх слотов PCIe Gen4 либо до двух слотов PCIe Gen5 в зависимости от процессоров, райзеров и компоновки. Задняя дисковая корзина использует пространство второго райзера, поэтому её совместимость с картами расширения необходимо проверять отдельно.

Поддержка графических ускорителей

Дискретные вычислительные GPU для Dell PowerEdge R660xs не поддерживаются. Возможности графических ускорителей обычного PowerEdge R660 не следует переносить на модель R660xs.

Управление, безопасность и обслуживание

Контроллер iDRAC9 с Lifecycle Controller обеспечивает удалённый мониторинг, настройку и сервисное обслуживание. Сервер оснащается выделенным портом управления; iDRAC Direct, Quick Sync 2 и расширенные функции зависят от фронтальной панели, оборудования и лицензии iDRAC.

Блоки питания и охлаждение

R660xs поддерживает до двух блоков питания горячей замены. Доступны модели 600 Вт Platinum, 700 Вт Titanium, 800 Вт Platinum, 1100 Вт Titanium, 1400 Вт Platinum или Titanium и 1800 Вт Titanium, а также вариант 1100 Вт для сети -48...-60 VDC.

Резервирование 1+1 возможно при установке совместимой пары, однако отдельные высокомощные конфигурации могут работать в режиме 2+0 без резервирования. Блоки 700 и 1800 Вт требуют высокого входного напряжения, а модели 1100 и 1400 Вт могут снижать доступную мощность при питании 100-120 В.

Размеры корпуса

Высота сервера составляет 42,8 мм, ширина с монтажными ушками - 482 мм, ширина корпуса - 434 мм. Глубина зависит от дискового исполнения, поэтому значение 748,79 мм с лицевой панелью применимо к более глубоким вариантам 10SFF и 4LFF, а не ко всем конфигурациям R660xs.

Для 10SFF и 4LFF расстояние от монтажных ушек до ручек блоков питания составляет 712,95 мм; расчётная общая глубина равна 734,95 мм без панели и 748,79 мм с панелью. Для 8SFF это расстояние составляет 661,37 мм, а расчётная общая глубина - 683,37 мм без панели и 697,21 мм с панелью. Дополнительно требуется пространство для кабелей и направляющих.

Кому подойдёт Dell PowerEdge R660xs

Стоечный сервер Dell PowerEdge R660xs форм-фактора 1U подойдёт компаниям, которым нужна двухсокетная система для виртуализации, облачной инфраструктуры, масштабируемых баз данных и корпоративных приложений без требований к вычислительным GPU.

Комплектация Dell PowerEdge R660xs

Количество и модели процессоров, объём и скорость памяти, исполнение 4LFF, 8SFF или 10SFF, задняя корзина, установленные накопители, PERC или HBA, BOSS-N1, сетевые адаптеры, райзеры, блоки питания, режим резервирования, вентиляторы, лицензия iDRAC, операционная система и монтажные принадлежности определяются спецификацией конкретного SKU.

Форм-фактор:

1U

Размеры:

42,8 x 482 x 748,79 мм

Процессоры:

1 или 2 процессора Intel Xeon Sapphire Rapids 4-го поколения с 32 ядрами

1 или 2 процессора Intel Xeon Sapphire Rapids 5-го поколения с 28 ядрами

Оперативная память:

 16 слота DDR5 DIMM, поддерживает до 1,5 ТБ оперативной памяти на скорости до 4800 МТ/с

Типы шасси (дисковые корзины):

Передняя корзина

-          до 10 дисков 2,5-дюймовых SAS/SATA/NVMe (HDD/SSD)

-          до 4 дисков 3,5-дюймовых SAS/SATA/NVMe (HDD/SSD)

RAID контроллер:

Внутренние: PERC H965i, PERC H755, PERC H755N, PERC H355, HBA355i

Внешние: HBA355e

Программный: S160

Поддерживаемые GPU:

Не поддерживается

Блоки питания:

700, 1100, 1800 Вт Titanium, горячая замена, резервирование 1+1.

800, 1400 Вт Platinum, горячая замена, резервирование 1+1.

1100 Вт LVDC, -48–-60 VDC, горячая замена, резервирование 1+1.

Сетевые подключения:

Ethernet: 1, 10, 25, 100 Gb

InfiniBand 100, 200 Gb

FibreChannel 32, 64 Gb

Удалённое управление:

iDRAC
