Сервер HPE ProLiant DL340 Gen12

HPE ProLiant Compute DL340 Gen12 - односокетная серверная платформа форм-фактора 2U на базе процессоров Intel Xeon 6. Сервер поддерживает память DDR5, интерфейс PCIe Gen5 и разные варианты шасси для накопителей SFF, LFF и EDSFF.

Корпус 2U предоставляет пространство для дисковой подсистемы, плат расширения и ускорителей. Платформу можно настроить для виртуализации, корпоративных приложений, баз данных, программно-определяемого хранения, инфраструктурных сервисов и совместимых GPU-нагрузок.

Для каких задач подходит HPE DL340 Gen12

• Виртуализация и контейнеры. Один процессор с большим числом ядер и до 4 ТБ оперативной памяти позволяют подбирать конфигурацию под плотность виртуальных машин и сервисов.
• Корпоративные приложения. Платформа подходит для web-сервисов, систем совместной работы, прикладного программного обеспечения и других серверных ролей.
• Базы данных и аналитика. Память DDR5, NVMe-накопители и PCIe Gen5 помогают сформировать сбалансированную систему для задач, чувствительных к задержке и скорости ввода-вывода.
• Локальное хранение и резервное копирование. Варианты с LFF рассчитаны на приоритет ёмкости, а исполнения SFF и EDSFF позволяют увеличить плотность накопителей или производительность дисковой подсистемы.
• GPU-вычисления. Специализированное шасси поддерживает ускорители для VDI, обработки видео, компьютерного зрения и AI-инференса.
• Облачная инфраструктура. DL340 Gen12 можно применять для IaaS, PaaS и SaaS-нагрузок с заранее рассчитанными требованиями к процессору, памяти, сети и хранению.

Процессоры Intel Xeon 6

Сервер поддерживает один процессор Intel Xeon 6. В совместимой конфигурации процессоры с E-core предоставляют до 144 ядер, а процессоры с P-core - до 86 ядер. Указанные значения являются максимумами платформы, а не стандартной комплектацией каждого готового сервера.

Процессор с E-core целесообразно рассматривать для высокой плотности параллельных сервисов и задач, где важна производительность на ватт. Варианты с P-core подходят для приложений, чувствительных к производительности одного ядра и частоте. При выборе также учитывают TDP, требования к охлаждению, лицензирование программного обеспечения и необходимое число линий ввода-вывода.

Оперативная память DDR5

На системной плате предусмотрено 16 слотов DDR5 RDIMM, объединённых в восемь каналов по два модуля на канал. Максимально поддерживаемый объём составляет 4 ТБ при установке 16 модулей по 256 ГБ.

Скорость памяти достигает 6400 MT/s при установке одного DIMM на канал и 5200 MT/s при двух DIMM на канал. Поэтому максимальный объём 4 ТБ и максимальную скорость 6400 MT/s нельзя автоматически считать параметрами одной и той же конфигурации.

Варианты корпуса и дисковых корзин

Для HPE ProLiant Compute DL340 Gen12 предусмотрены три базовых типа CTO-шасси: SFF, LFF и Front GPU. Модульная фронтальная часть позволяет адаптировать сервер к приоритету ёмкости, производительности хранения или установки ускорителей.

• SFF-шасси. Базовая версия имеет восемь фронтальных отсеков SFF. С дополнительными корзинами платформа поддерживает конфигурации до 24 SFF SAS/SATA/NVMe или до 36 EDSFF E3.S NVMe.

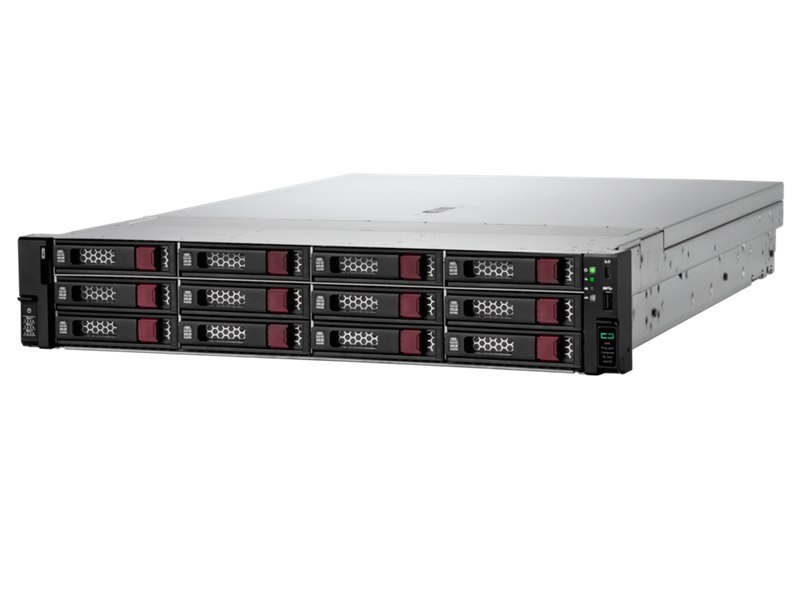

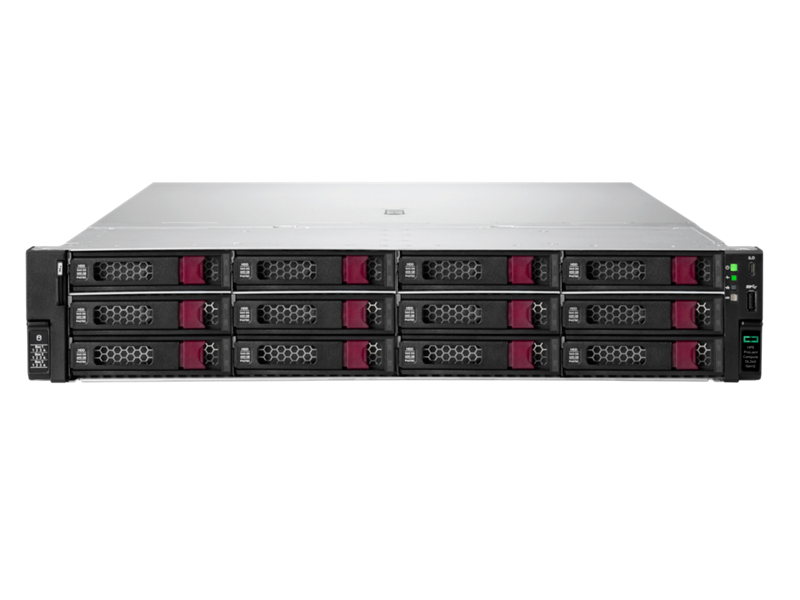

• LFF-шасси. Доступна конфигурация до 12 накопителей LFF SAS/SATA. Такой вариант подходит для задач, где важны общая ёмкость и стоимость хранения одного терабайта.
• Front GPU-шасси. Исполнение рассчитано на фронтальное размещение двухслотовых GPU и может комплектоваться дисковыми корзинами SFF или EDSFF в зависимости от сборки.

Максимальные 12 LFF, 24 SFF и 36 EDSFF относятся к разным компоновкам и не суммируются. Число отсеков также не означает, что накопители входят в поставку. Для каждой сборки необходимо согласовать тип backplane, кабели, контроллер и поддерживаемые интерфейсы дисков.

Как выбрать накопители

LFF SAS/SATA обычно выбирают для файловых хранилищ, архивов и резервного копирования, где приоритетом является ёмкость. SFF SAS/SATA подходят для универсальных конфигураций и аппаратного RAID. NVMe и EDSFF целесообразны для баз данных, аналитики и других нагрузок с высокими требованиями к IOPS и задержке.

При расчёте дисковой подсистемы учитывают не только суммарный объём. Важны полезная ёмкость после RAID, производительность при отказе и восстановлении массива, ресурс записи SSD, резервирование, наличие горячего резерва и отдельная стратегия резервного копирования.

Основные характеристики HPE ProLiant Compute DL340 Gen12

Таблица описывает возможности платформы. Максимальные значения могут относиться к разным вариантам шасси и требовать определённых корзин, райзеров, контроллеров, блоков питания и комплектов охлаждения. Состав готового SKU всегда проверяют отдельно.

RAID и загрузочная подсистема

Для аппаратного управления накопителями доступны контроллеры HPE MR216i-o, MR216i-p, MR408i-o, MR416i-o, MR416i-p и MR932i-p. Поддержка конкретной модели зависит от шасси, backplane, интерфейса дисков и схемы подключения.

Для NVMe может применяться Intel VROC. Доступные уровни RAID и максимальное число накопителей зависят от лицензии, процессора и конфигурации. Контроллер, backplane, кабели и диски следует подбирать как единый совместимый комплект.

Опциональная загрузочная подсистема HPE NS204i-u v2 использует два M.2 NVMe и может работать в RAID 1. Она позволяет отделить загрузочные накопители от основного массива, однако наличие модуля и место его установки необходимо проверять в спецификации выбранного сервера.

Сеть и возможности расширения

Платформа поддерживает до шести слотов PCIe Gen5 x16 и до двух разъёмов OCP 3.0 x16 в совместимой конфигурации. Фактическое число доступных слотов определяется процессором, райзерами, дисковыми корзинами, загрузочным модулем и GPU-компоновкой.

Рабочий сетевой интерфейс выбирается в виде адаптера OCP 3.0 или PCIe. Это позволяет подобрать количество портов, скорость и среду передачи под существующую инфраструктуру. Перед заказом следует проверить не только номинальную скорость карты, но и тип трансиверов, кабелей, коммутаторов и свободных слотов.

Поддержка GPU и ускорителей

В зависимости от шасси и тепловых ограничений сервер поддерживает до четырёх двухслотовых GPU во фронтальной части или до шести однослотовых ускорителей в задней части. Поддерживаемые модели включают решения для инференса, VDI, медиаобработки и других ускоряемых задач.

Максимальное число GPU не является универсальной конфигурацией. Для установки ускорителей проверяют конкретную модель GPU, ширину карты, мощность, райзеры, кабели, блоки питания, набор вентиляторов и совместимость с выбранными дисковыми корзинами.

Питание и охлаждение

DL340 Gen12 поддерживает до двух блоков питания M-CRPS с горячей заменой. В зависимости от региона и конфигурации доступны варианты 800 Вт Platinum, 1000, 1500, 2400 или 3200 Вт Titanium, а также отдельные DC-исполнения.

Наличие двух блоков питания не гарантирует резервирование без расчёта нагрузки. Для схемы 1+1 мощности одного БП должно быть достаточно для работы установленного процессора, памяти, накопителей, сетевых карт и GPU.

Система использует шесть вентиляторов в стандартном или производительном исполнении. Производительные вентиляторы требуются для GPU, отдельных плотных дисковых конфигураций и компонентов с повышенным тепловыделением. Итоговый набор охлаждения определяется спецификацией сборки.

Рекомендуемые конфигурации по задачам

Для виртуализации и контейнеров

Приоритет получают процессор с подходящим числом ядер, достаточный объём DDR5 и сетевые адаптеры требуемой скорости. Память распределяют по каналам равномерно, а объём рассчитывают по числу виртуальных машин, резерву для гипервизора и плану роста.

Для баз данных и аналитики

Конфигурацию строят вокруг баланса частоты CPU, объёма RAM и задержки хранения. NVMe используют для активных данных и журналов, а резервирование дисков и контроллера выбирают с учётом требований к доступности.

Для локального хранения и резервного копирования

Шасси 12LFF позволяет собрать ёмкую систему на SAS/SATA-накопителях. При выборе учитывают полезный объём после RAID, скорость восстановления массива, сетевую пропускную способность и отдельную копию данных за пределами сервера.

Для интенсивного ввода-вывода

Исполнения SFF и EDSFF с NVMe подходят для нагрузок с высокими требованиями к IOPS. В такой сборке заранее согласуют процессор, линии PCIe, backplane, VROC или RAID-контроллер, охлаждение и скоростную сеть.

Для GPU-инференса, VDI и медиа

GPU-шасси комплектуют совместимыми ускорителями, райзерами, кабелями питания и производительными вентиляторами. Модель GPU выбирают по объёму видеопамяти, поддерживаемому программному стеку и профилю нагрузки.

Управление и безопасность

Контроллер HPE iLO 7 на модуле DC-SCM обеспечивает мониторинг состояния оборудования, управление питанием, доступ к журналам и удалённое обслуживание. Набор функций удалённой консоли и автоматизации зависит от установленной лицензии.

HPE Compute Ops Management позволяет централизованно наблюдать за распределённой серверной инфраструктурой. Возможности сервиса и условия использования зависят от выбранной подписки. Для защиты платформы применяются механизмы безопасной загрузки и HPE Silicon Root of Trust.

Комплектация HPE ProLiant Compute DL340 Gen12 P87780-005

Артикул P87780-005 обозначает готовую региональную конфигурацию для Северной Америки. В неё входят один процессор Intel Xeon 6505P с 12 ядрами, частотой 2,20 ГГц и TDP 150 Вт, один модуль DDR5 объёмом 64 ГБ, шасси 8SFF и контроллер HPE MR408i-o Gen11 с кэшем 4 ГБ.

В конфигурации установлены два SATA SSD по 480 ГБ, сетевой адаптер Broadcom BCM5719 OCP 3.0 с четырьмя портами 1GbE BASE-T, два блока питания 1000 Вт Titanium с горячей заменой и шесть стандартных вентиляторов. Также указаны TPM, запираемая лицевая панель и комплект направляющих. Модуль NS204i-u v2 в составе этого SKU не заявлен.

Характеристики P87780-005 нельзя переносить на все серверы DL340 Gen12. Другие SKU могут иметь иной процессор, объём памяти, дисковую корзину, накопители, контроллер, сеть и блоки питания.

Что проверить перед заказом

• точный артикул и региональное исполнение;
• модель Intel Xeon 6, тип ядер, число ядер, частоту и TDP;
• объём, число и схему установки DDR5 RDIMM;
• тип шасси, глубину корпуса и совместимость со стойкой;
• дисковые корзины, backplane, интерфейсы и установленные накопители;
• RAID-контроллер или VROC, кэш, лицензию и кабельную схему;
• наличие загрузочного модуля и его размещение;
• сетевые адаптеры OCP 3.0 или PCIe, порты и скорость;
• райзеры, свободные слоты и совместимость GPU;
• мощность блоков питания, входное напряжение и режим резервирования;
• стандартный или производительный комплект вентиляторов;
• направляющие, кабель-менеджмент, лицевая панель, гарантию и сервисную поддержку;
• лицензию HPE iLO и подписку на централизованное управление.

Кому подойдёт HPE ProLiant Compute DL340 Gen12

Сервер подойдёт компаниям, которым требуется односокетная платформа 2U с Intel Xeon 6, большим объёмом DDR5 и гибким выбором хранения, сетевых интерфейсов и ускорителей. Модель можно адаптировать под виртуализацию, корпоративные приложения, базы данных, локальное хранение и GPU-инференс.

Форм-фактор:

2U

Размеры:

87,5 x 448 x 837,1 мм

Процессоры:

1 процессор процессора Intel Xeon серий 6700 и 6500 с процессорами P-Cores, поддерживающими до 86 P-Cores на сокет (172 P-Cores на сервер), TDP 350 Вт, 336 МБ кэш-памяти третьего уровня

Оперативная память:

До 16 модулей DDR5 DIMM с частотой до 5200 MT/s

Максимально поддерживаемый объем 4 TB.

Типы шасси (дисковые корзины):

Передняя (фронтальная) корзина:

-  до 24 дисков SFF (2,5”) спереди и 2 дисков SFF (2,5”) сзади

-  до 12 дисков LFF (3,5”) спереди и 2 дисков SFF (2,5”) сзади

-  до 36 дисков EDSFF спереди

RAID контроллеры:

Внутренний контроллер:

Intel VROC NVMe Hybrid RAID

MR416i Gen11, MR408i Gen11, MR216i Gen11

Поддерживаемые GPU:

Поддерживается до 4 графических процессора двойной ширины.

NVIDIA L40S 48GB, NVIDIA L4 24GB

Блоки питания:

1000, 1500, 2400, 3200 Вт Titanium, горячая замена, резервирование 1+1.

Сетевые подключения:

Ethernet: 1, 10, 25, 100 Gb

InfiniBand: 200 Gb

FibreChannel: 32, 64 Gb

Удалённое управление:

iLO
