Сервер HPE ProLiant DL380 Gen11

HPE ProLiant DL380 Gen11: обзор серверной платформы

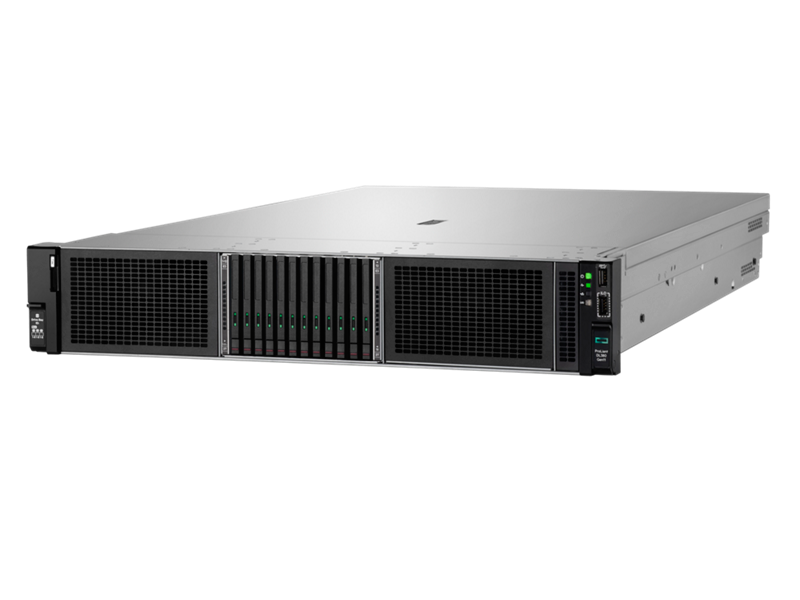

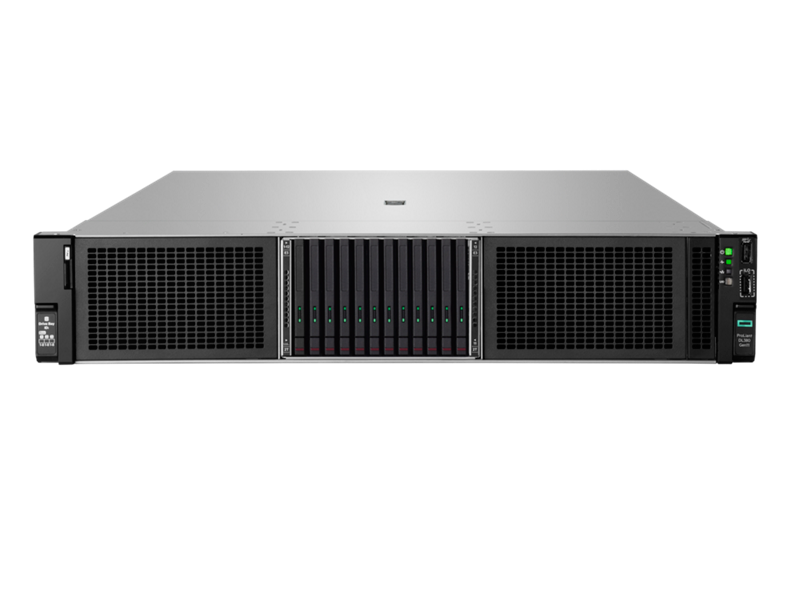

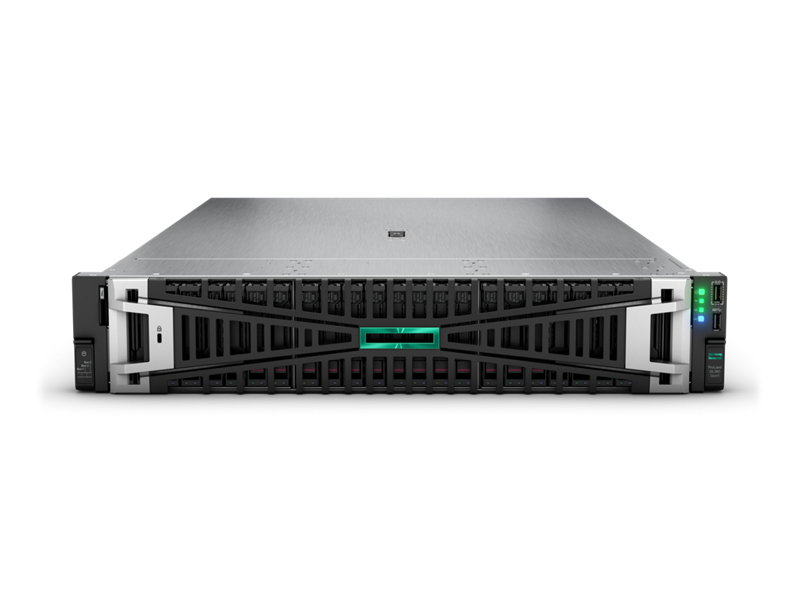

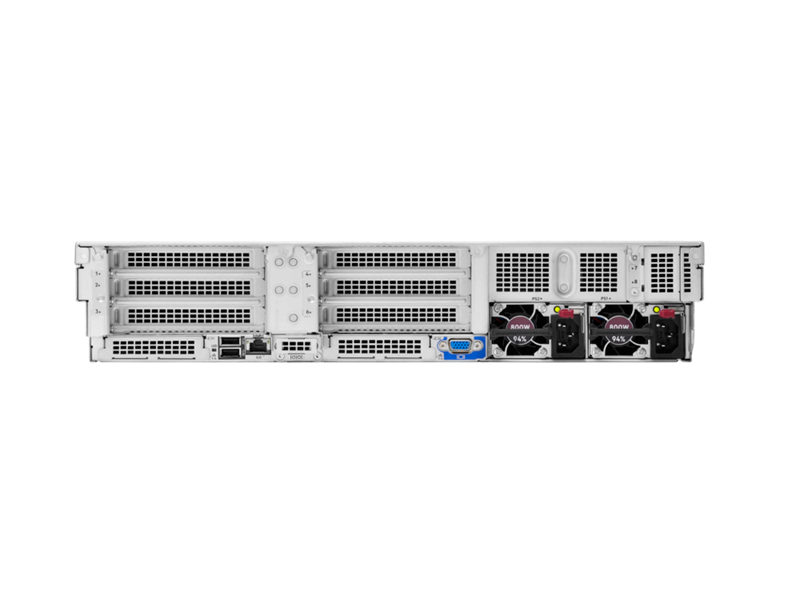

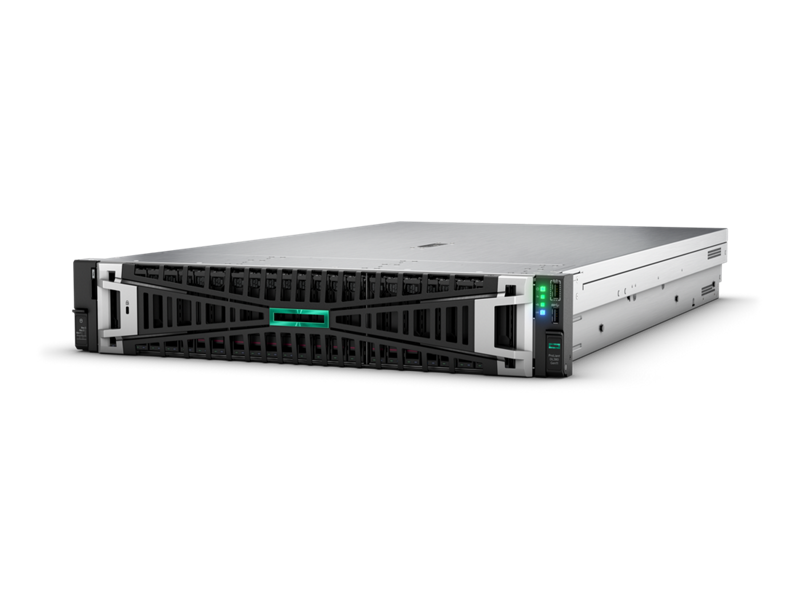

HPE ProLiant DL380 Gen11 - двухсокетный сервер для установки в стойку высотой 2U. Серверная платформа сочетает вычислительную производительность, расширяемую память, гибкую дисковую подсистему и возможности удалённого управления для корпоративных приложений и инфраструктуры центра обработки данных.

Стоечный корпус 2U позволяет выбирать процессоры, дисковые корзины, контроллеры, сетевые адаптеры, ускорители и блоки питания под конкретную нагрузку. Поддержка компонентов зависит от шасси и конфигурации, поэтому характеристики готового сервера необходимо проверять по точному SKU.

Когда стоит выбрать HPE ProLiant DL380 Gen11

Сервер подходит для виртуализации, консолидации инфраструктуры, баз данных, корпоративных приложений, контейнерных сред, аналитики и частного облака. Возможность установки двух процессоров и большого объёма памяти позволяет подобрать конфигурацию для нагрузок, чувствительных к числу ядер, пропускной способности памяти или доступной ёмкости ОЗУ.

Платформа также может применяться для программно-определяемых хранилищ, VDI и вычислений с графическими ускорителями. Для таких проектов необходимо совместно проверять дисковую корзину, число слотов PCIe, тип райзеров, охлаждение, мощность блоков питания и ограничения выбранных GPU.

Процессоры и оперативная память

HPE ProLiant DL380 Gen11 поддерживает 1 или 2 процессора Intel Xeon Scalable 4-го или 5-го поколения. Процессоры 4-го поколения предлагают до 60 ядер на сокет, а модели 5-го поколения - до 64 ядер на сокет. Полевой переход с системной платы для процессоров 4-го поколения на CPU 5-го поколения не поддерживается, поэтому поколение процессоров нужно определить при заказе сервера.

Платформа оснащена 32 слотами DDR5 DIMM, по 16 слотов на каждый процессор. Максимально поддерживается до 8 ТБ RAM при установке 32 модулей RDIMM по 256 ГБ в совместимом шасси. Скорость памяти достигает 5600 MT/s с поддерживаемыми процессорами 5-го поколения; фактическая частота зависит от модели CPU, типа модулей и схемы заполнения каналов.

В конфигурации 24SFF поддерживается установка не более 16 модулей DIMM, поэтому максимальный объём 8 ТБ к этому варианту не относится. Конфигурации с одним процессором также используют только слоты памяти, подключённые к установленному CPU.

Варианты шасси и дисковой подсистемы

Серверная платформа ProLiant DL380 Gen11 выпускается с корзинами SFF, LFF и EDSFF и поддерживает накопители SAS, SATA и NVMe в зависимости от backplane и контроллера. Доступны шасси 8SFF, 24SFF, 8LFF, 12LFF и 12EDSFF. Конкретная корзина определяет число дисков, возможность установки задних отсеков и совместимость с другими компонентами.

Сервер HPE ProLiant DL380 Gen11 24SFF поддерживает до 24 фронтальных накопителей SAS, SATA или NVMe и до 6 задних SFF, всего до 30 SFF. Вариант 12LFF допускает расширение до 16 LFF, а шасси 12EDSFF можно масштабировать до 36 фронтальных EDSFF NVMe и дополнить задними SFF-отсеками.

Для управления накопителями доступны контроллеры HPE MR416i-p, MR416i-o, MR216i-p, MR216i-o, MR408i-o и SR932i-p. Контроллер выбирают одновременно с типом backplane, интерфейсом дисков и требованиями к RAID.

Основные характеристики HPE ProLiant DL380 Gen11

Таблица описывает максимальные возможности платформы, а не обязательный состав каждого сервера. Фактические характеристики зависят от процессоров, шасси, памяти, накопителей, контроллеров, райзеров и точного SKU.

Загрузочная подсистема HPE NS204i-u Gen11

В корпусе имеется место для одного опционального загрузочного устройства HPE NS204i-u Gen11. Оно использует NVMe-накопители для отделения загрузочной подсистемы от основного массива данных. По умолчанию накопители расположены внутри корпуса; внешний доступ и горячая замена требуют совместимого FIO Bundle Kit.

Расширение и сетевые подключения

Сервер поддерживает до 8 слотов PCIe 5.0 и до 2 интерфейсов OCP 3.0. Доступность вторичного и третьего райзеров связана с установкой второго процессора, а дисковые отсеки и другие компоненты могут занимать часть пространства расширения.

Сетевой интерфейс выбирается под требования проекта. Для платформы доступны адаптеры Ethernet со скоростью от 1 до 200 Gb, а также высокоскоростные решения InfiniBand. В исполнениях Network Choice встроенный сетевой адаптер отсутствует, поэтому совместимую карту OCP 3.0 или PCIe необходимо включить в конфигурацию.

Графические ускорители и питание

В совместимых конфигурациях платформа поддерживает до 3 ускорителей двойной ширины. Для отдельных моделей одинарной ширины, включая NVIDIA L4, допускается установка до 8 ускорителей. Реальное количество GPU зависит от модели, дискового шасси, процессоров, райзеров, кабелей питания, вентиляторов и способа охлаждения. Некоторые ускорители не поддерживаются в корпусах 24SFF или 12LFF.

Для сервера доступны блоки питания HPE Flex Slot мощностью 800, 1000, 1600 и 1800-2200 Вт с горячей заменой. Можно установить 1 или 2 одинаковых блока питания; смешивание разных моделей не допускается. Требуемая мощность определяется процессорами, накопителями, сетевыми картами и ускорителями.

Конкретные комплектации и артикулы

Артикул HPE DL380 Gen11 P83303-005 относится к готовой конфигурации с одним Intel Xeon Gold 5515+ на 8 ядер, 64 ГБ DDR5, корпусом 8SFF, контроллером MR408i-o, двумя SSD по 960 ГБ и двумя блоками питания по 1000 Вт. Этот состав нельзя переносить на все серверы DL380 Gen11.

Комплектации с Intel Xeon Bronze 3408U и Intel Xeon Gold 6526Y имеют разные ограничения. Bronze 3408U оснащён 8 ядрами, кэшем 22,5 МБ, работает с базовой частотой 1,8 ГГц и рассчитан только на односокетную конфигурацию. Gold 6526Y относится к 5-му поколению, имеет 16 ядер и базовую частоту 2,8 ГГц; сервер может комплектоваться одним или двумя такими процессорами при соблюдении требований к системной плате, охлаждению и питанию.

Управление, безопасность и обслуживание

HPE iLO 6 обеспечивает мониторинг состояния оборудования, управление питанием, диагностику и удалённое обслуживание. Сервер имеет отдельный порт управления и фронтальный сервисный порт iLO. Расширенные функции удалённой консоли и управления зависят от лицензии.

Компоненты с горячей заменой, включая диски в совместимых корзинах, вентиляторы и блоки питания, упрощают обслуживание. Конкретная схема резервирования и возможность замены без остановки зависят от установленного оборудования.

Рекомендуемые конфигурации по задачам

Для виртуализации

Приоритет имеют 2 процессора с достаточным числом ядер, равномерно распределённая DDR5, резервируемые блоки питания и несколько сетевых интерфейсов. Объём памяти рассчитывают по числу виртуальных машин и планируемому росту.

Для баз данных и аналитики

Важны производительность на ядро, пропускная способность памяти и низкая задержка хранения. Конфигурацию накопителей и RAID-контроллер выбирают с учётом профиля операций чтения и записи.

Для корпоративных приложений

Сбалансированная конфигурация может включать 1 или 2 процессора, резервирование питания, отдельное загрузочное устройство NS204i-u и дисковый массив SAS, SATA или NVMe в зависимости от требований приложения.

Для ёмкого хранения данных

Исполнения 12LFF и 24SFF позволяют увеличить число накопителей. Перед заказом необходимо сопоставить требуемую ёмкость с ограничениями по памяти, задним корзинам, слотам PCIe и поддерживаемым контроллерам.

Как выбрать HPE ProLiant DL380 Gen11

• Выберите процессоры Intel Xeon Scalable 4-го или 5-го поколения и необходимое число сокетов.
• Рассчитайте объём DDR5 и проверьте ограничения выбранного шасси по числу DIMM.
• Определите формат корпуса: 8SFF, 24SFF, 8LFF, 12LFF или 12EDSFF.
• Сопоставьте интерфейсы накопителей с backplane и RAID-контроллером.
• Решите, требуется ли отдельное загрузочное устройство HPE NS204i-u Gen11.
• Выберите сетевые адаптеры OCP 3.0 или PCIe и требуемую скорость подключения.
• Проверьте совместимость GPU, райзеров, кабелей, вентиляторов и системы охлаждения.
• Рассчитайте мощность и резервирование блоков питания.

Кому подойдёт HPE ProLiant DL380 Gen11

Сервер HPE ProLiant DL380 Gen11 подойдёт организациям, которым нужна универсальная двухсокетная платформа 2U для виртуализации, баз данных, корпоративных приложений, хранения данных и ускоренных вычислений. Гибкость шасси и расширения позволяет адаптировать сервер под разные нагрузки, но итоговая спецификация должна формироваться по совместимости всех выбранных компонентов.

Форм-фактор:

2U

Размеры:

87,5 x 448 x 732,5 мм

Процессоры:

1 или 2 процессора Intel Xeon Scalable 4-го или 5-го поколения с TDP до 385 Вт на процессор.

Оперативная память:

До 32 модулей DDR5 DIMM с частотой до 5600 MT/s

Максимально поддерживаемый объем 8 TB.

Типы шасси (дисковые корзины):

Передняя (фронтальная) корзина:

-  до 8 дисков SFF (2,5”) (SAS/SATA/NVMe) с опциональным отсеком Universal Media Bay 6 SFF (2,5”) и/или до 6 дисков SFF (2,5”) на задней панели.

-  до 24 диска SFF (2,5”) (SAS/SATA/NVMe) с опциональным отсеком SFF (2,5”) на задней панели, вмещающим до 6 дисков SFF (2,5”), всего 30 дисков SFF (2,5”).

-  до 8 дисков LFF (3,5”) с поддержкой 2 дисков SFF (2,5”) на передней панели и до 4 дисков LFF (3,5”) на задней панели или 2 дисков SFF (2,5”) на задней панели.

-  до 12 дисков LFF (3,5”) с опциональным отсеком 4 дисков LFF (3,5”) на задней панели, вмещающим до 16 дисков LFF (3,5”).

-  до 12 дисков EDSFF (NVMe) с поддержкой до 36 дисков EDSFF на передней панели и до 2 дисков SFF (2,5”) на задней панели.

RAID контроллеры:

Внутренний контроллер:

Intel VROC SATA/NVMe Hybrid RAID

SR932i Gen11, MR416i Gen11, MR408i Gen11, MR216i Gen11

Внешний контроллер: E208e SR Gen10

Поддерживаемые GPU:

NVIDIA RTX 4000 Ada, NVIDIA L40 48GB, NVIDIA A16 64GB, NVIDIA L4 24GB

Блоки питания:

500, 800, 1600 Вт Platinum, горячая замена, резервирование 1+1.

1600 Вт 48VDC, горячая замена, резервирование 1+1.

1800-2200 Вт Titanium, горячая замена, резервирование 1+1.

Сетевые подключения:

Ethernet: 1, 10, 25, 100 Gb

InfiniBand 100 Gb

FibreChannel 32, 64 Gb

Удалённое управление:

iLO
