Сервер HPE ProLiant DL560 Gen11

HPE ProLiant DL560 Gen11: обзор серверной платформы

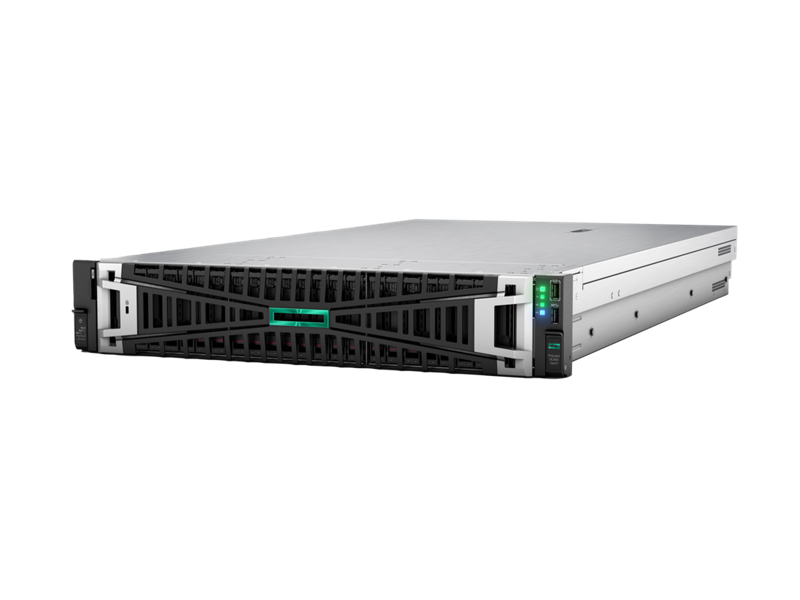

HPE ProLiant DL560 Gen11 - высокоплотный стоечный сервер высотой 2U для ресурсоёмких корпоративных приложений. Четырёхсокетная платформа поддерживает конфигурации с двумя или четырьмя процессорами Intel Xeon Scalable 4-го поколения, до 16 ТБ памяти DDR5 и современные интерфейсы расширения.

Сервер HPE ProLiant DL560 Gen11 сочетает большую вычислительную плотность с гибкими вариантами хранения данных и сетевого подключения. Он подходит для консолидации виртуальных машин, крупных баз данных, аналитики, систем управления ресурсами предприятия и других нагрузок, которым требуется масштабирование процессоров и памяти в пределах одного узла.

Когда стоит выбрать HPE ProLiant DL560 Gen11

Платформу стоит рассматривать, когда двухпроцессорного сервера недостаточно по числу ядер, каналов памяти или максимальному объёму RAM, но важно сохранить компактный форм-фактор 2U. Возможность установить четыре CPU помогает разместить значительный вычислительный ресурс в одном корпусе и сократить количество узлов в стойке.

DL560 Gen11 ориентирован на критичные бизнес-приложения, высокую плотность виртуализации, обработку транзакций, базы данных в памяти и аналитические системы. Для задач, где требуется только один или два процессора, целесообразно сравнить платформу с двухсокетными моделями: это поможет избежать неиспользуемого запаса расширения.

Процессоры и оперативная память

HPE ProLiant DL560 Gen11 поддерживает два или четыре процессора Intel Xeon Scalable 4-го поколения. В зависимости от модели процессора доступно до 60 ядер на сокет. Процессоры в одной системе должны соответствовать требованиям HPE по совместимости, а конфигурация с четырьмя CPU требует подходящих комплектов расширения, питания и охлаждения.

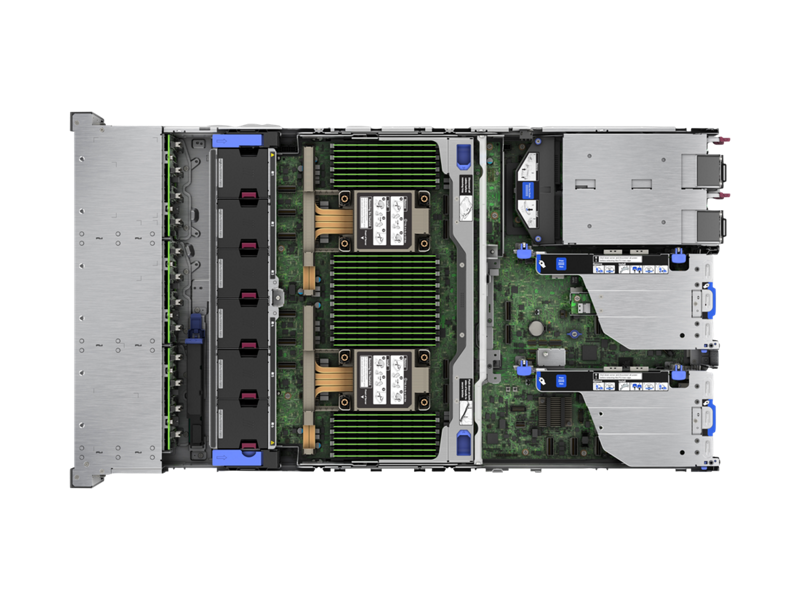

В платформе предусмотрено до 64 слотов DDR5 RDIMM - по 16 слотов на каждый из четырёх процессоров. Максимальный объём памяти составляет 16 ТБ при установке 64 модулей по 256 ГБ. Поддерживаемая скорость достигает 4800 MT/s, однако фактическое значение зависит от процессора, типа модулей и схемы заполнения каналов.

Варианты корпуса и дисковых корзин

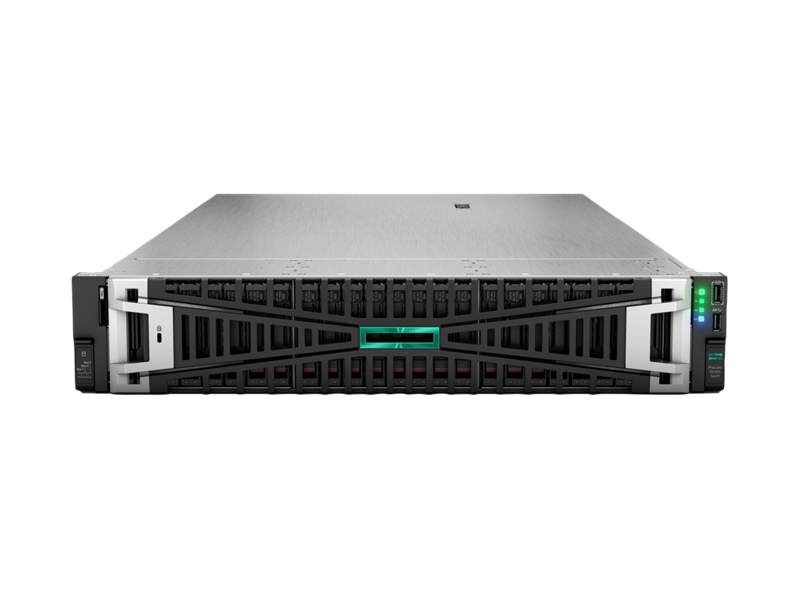

Для SFF-конфигурации можно выбрать корзину на восемь фронтальных накопителей с расширением до 24 SFF SAS, SATA или NVMe при установке совместимых корзин, backplane, кабелей и контроллеров.

• до 24 фронтальных накопителей SFF SAS, SATA или NVMe;
• до 16 накопителей EDSFF E3.S в двухпроцессорной конфигурации;
• до 24 накопителей EDSFF E3.S в четырёхпроцессорной конфигурации;
• опциональная загрузочная подсистема HPE NS204i-u Gen11 с двумя M.2 NVMe и RAID 1.

Максимальное число накопителей не означает, что любые интерфейсы можно объединить в одном шасси. Перед заказом необходимо согласовать дисковую корзину, backplane, контроллер, кабели, райзеры и выбранное количество процессоров.

Основные характеристики HPE ProLiant DL560 Gen11

Таблица описывает возможности платформы. Конкретный сервер может поставляться с меньшим количеством процессоров, памяти, накопителей, сетевых адаптеров и блоков питания. Совместимость максимальных конфигураций необходимо проверять для выбранного SKU.

Рекомендуемые конфигурации по задачам

Для виртуализации высокой плотности

Подходящая конфигурация включает четыре процессора, равномерно распределённую по каналам DDR5 и резервируемые блоки питания. Объём памяти рассчитывают по количеству виртуальных машин, профилю нагрузки и требуемому запасу для отказоустойчивости и роста.

Для баз данных и обработки транзакций

Приоритет имеют высокая частота процессоров, достаточный объём RAM и дисковая подсистема с предсказуемой задержкой. NVMe можно использовать для журналов и активных данных, а отдельные SAS или SATA накопители - для менее чувствительных к задержке массивов.

Для аналитики и вычислений

Для параллельных расчётов полезны процессоры с большим числом ядер, широкая конфигурация памяти и высокоскоростная сеть. Если приложение использует ускорители, заранее проверяют совместимость GPU с райзерами, питанием, охлаждением и выбранной дисковой корзиной.

Для корпоративных систем

Для ERP, CRM и других бизнес-приложений можно начать с двух процессоров и оставить возможность перехода к четырём. При этом будущую модернизацию следует учитывать уже при заказе корпуса, комплектов процессорного расширения, памяти и блоков питания.

Как выбрать процессоры, память, RAID и накопители

При выборе CPU важно учитывать не только число ядер, но и частоту, тепловой пакет и модель лицензирования программного обеспечения. Для приложений с лицензированием по ядрам часто выгоднее меньшее число более производительных ядер, а для массовой виртуализации - максимальная плотность вычислений.

Память рекомендуется устанавливать симметрично относительно процессоров и каналов. Неполное или неравномерное заполнение может снизить доступную пропускную способность. Максимальные 16 ТБ достигаются только в полной четырёхпроцессорной конфигурации с поддерживаемыми модулями высокой ёмкости.

Встроенный Hybrid RAID предоставляет восемь портов SATA. Для аппаратной защиты массивов доступны контроллеры HPE MR216i-p, MR216i-o, MR408i-o, MR416i-p, MR416i-o и SR932i-p. Для внешних дисковых систем может использоваться HPE E208e-p, а Intel VROC позволяет организовать RAID для совместимых NVMe.

Выбор между SAS, SATA, NVMe и EDSFF зависит от требуемой ёмкости, производительности и сценария обслуживания. Наличие 24 отсеков само по себе не гарантирует поддержку всех 24 NVMe: итоговая схема определяется шасси, backplane, кабелями и линиями PCIe.

Сетевые подключения и расширение

Платформа поддерживает до шести слотов PCIe 5.0 x16 и до двух сетевых слотов OCP 3.0. Такая архитектура позволяет установить высокоскоростные Ethernet, InfiniBand или Fibre Channel адаптеры, контроллеры хранения и другие платы расширения.

Рабочие сетевые порты выбираются при конфигурировании сервера. В зависимости от выбранного адаптера и конфигурации доступны Ethernet и InfiniBand до 400 Гбит/с, а также Fibre Channel до 64 Гбит/с. Фактическое количество и скорость интерфейсов зависят от установленных OCP и PCIe карт.

Графические ускорители

В совместимой конфигурации DL560 Gen11 поддерживает до шести однослотовых или до двух двухслотовых GPU. Для установки ускорителей требуется соответствующий GPU Enablement Kit, а допустимые модели и количество зависят от процессоров, райзеров, охлаждения и мощности блоков питания.

Система питания и охлаждение

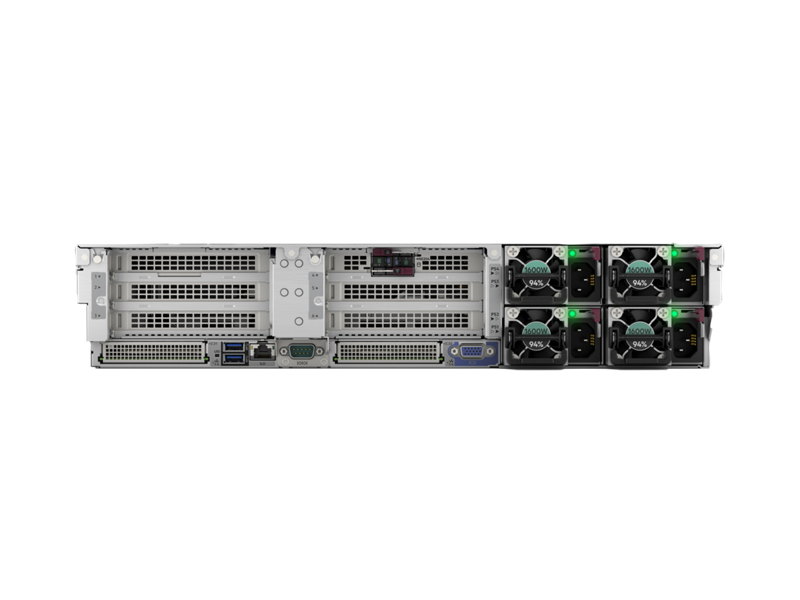

В сервер устанавливаются от двух до четырёх блоков питания HPE Flex Slot с горячей заменой. В зависимости от конфигурации доступны схемы резервирования 1+1, 2+2 или 3+1. Все блоки в одном сервере должны иметь одинаковые характеристики.

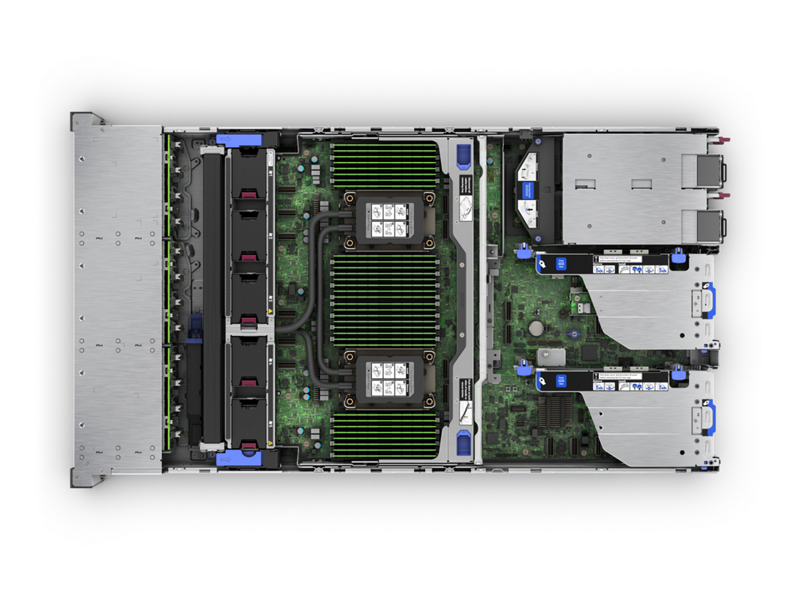

Платформа поддерживает воздушное охлаждение и отдельные заводские конфигурации с замкнутым жидкостным контуром. Выбор системы охлаждения зависит от процессоров и других компонентов с высоким тепловыделением.

Управление, безопасность и обслуживание

Контроллер HPE iLO 6 обеспечивает удалённый мониторинг состояния сервера, доступ к консоли, управление питанием и обновление микропрограмм. HPE Intelligent Provisioning помогает развернуть операционную систему и выполнить базовую настройку без отдельного загрузочного носителя. Расширенные функции iLO и централизованное управление HPE OneView могут потребовать дополнительных лицензий.

Архитектура HPE Silicon Root of Trust используется для контроля целостности микропрограмм и безопасной загрузки. Горячая замена накопителей, вентиляторов и блоков питания в совместимых конфигурациях упрощает обслуживание и помогает сократить время простоя.

HPE ProLiant DL560 Gen11 и предыдущие поколения

Подсветки с упоминанием HPE ProLiant DL560 Gen8, DL560 Gen10 и процессоров Intel Xeon Gold 5120 относятся к предыдущим поколениям и не описывают DL560 Gen11. В частности, конфигурация с двумя 14-ядерными Xeon Gold 5120 характерна для платформы Gen10.

DL560 Gen11 использует процессоры Intel Xeon Scalable 4-го поколения, память DDR5 и PCIe 5.0. При подборе комплектующих необходимо ориентироваться именно на документацию Gen11: процессоры, DIMM, дисковые корзины, контроллеры и райзеры разных поколений нельзя считать взаимозаменяемыми.

Что проверить перед заказом

• два или четыре процессора, их модель, число ядер и тепловой пакет;
• объём памяти, число модулей и симметричность заполнения каналов;
• исполнение SFF или EDSFF, количество накопителей и тип backplane;
• RAID-контроллер, загрузочное устройство и требуемый уровень защиты данных;
• сетевые адаптеры OCP 3.0 и PCIe, скорости Ethernet, InfiniBand или Fibre Channel;
• райзеры, GPU Enablement Kit и совместимость ускорителей;
• мощность, количество и схема резервирования блоков питания;
• тип охлаждения, лицензии iLO и условия сервисной поддержки.

Кому подойдёт HPE ProLiant DL560 Gen11

HPE ProLiant DL560 Gen11 подойдёт организациям, которым нужен высокоплотный сервер 2U с возможностью установить четыре процессора и большой объём оперативной памяти. Платформа особенно актуальна для консолидации, баз данных, аналитики и корпоративных приложений, где важны вычислительная плотность, расширяемость и централизованное управление.

Итоговая конфигурация должна формироваться под конкретную нагрузку. Процессоры, память, дисковая корзина, RAID, сетевые карты, ускорители, питание и охлаждение взаимосвязаны, поэтому перед заказом следует проверить совместимость всех компонентов одного SKU.

Форм-фактор:

2U

Размеры:

87,5 x 433 x 806 мм

Процессоры:

1, 2 или 4 процессора Intel Xeon Scalable 4-го поколения с TDP до 350 Вт на процессор.

Оперативная память:

До 64 модулей DDR5 DIMM с частотой до 4800 MT/s

Максимально поддерживаемый объем 16 TB.

Типы шасси (дисковые корзины):

Передняя (фронтальная) корзина:

- До 24 дисков SFF (2.5”) (SAS/SATA/NVMe)

- До 24 дисков EDSFF

RAID контроллеры:

Внутренний контроллер:

Intel VROC SATA/NVMe Hybrid RAID

SR932i Gen11, MR416i Gen11, MR408i Gen11, MR216i Gen11

Внешний контроллер: E208e SR Gen10

Поддерживаемые GPU:

NVIDIA H100 80GB, NVIDIA L40 48GB

Блоки питания:

800, 1600 Вт Platinum, горячая замена, резервирование 1+1.

1600 Вт 48VDC, горячая замена, резервирование 1+1.

1000, 1800-2200 Вт Titanium, горячая замена, резервирование 1+1.

Сетевые подключения:

Ethernet: 1, 10, 25, 100 Gb

InfiniBand: 200, 400 Gb

FibreChannel: 32, 64 Gb

Удалённое управление:

iLO
